Best-Nr.0200 13mm قطر ثقب DIN 43650 شكل ملف مغناطيسي

Best-Nr.0200 13mm قطر ثقب DIN 43650 شكل ملف مغناطيسي

يتم استخدام ملف الملف اللولبي Best-Nr.0200 هذا على نطاق واسع في جميع أنواع صمامات الملف اللولبي.يتم فتح وإغلاق صمام الملف اللولبي عند تطبيق جهد التيار المتردد أو التيار المستمر المناسب على الملف.يتكون الملف من لف سلك نحاسي مطلي بالمينا وعادةً ما يكون إطارًا أو غلافًا معدنيًا منفذاً مغناطيسيًا ، والذي قد يكون مرئيًا أو موجودًا في القوالب.قد يكون هناك أو لا يكون هناك انقطاع حراري أو فتيل في سلسلة كهربائية مع اللف.تحتوي الملفات الأكثر تعقيدًا على جسور الصمام الثنائي التي تصحح التيار المتردد إلى طاقة التيار المستمر ، وحتى الدوائر التي يمكنها التحكم في التدفق الدوري للتيار.تُعرف مجموعة الملف النحاسي ، والمواد المحيطة القابلة للنفاذ مغناطيسيًا ، والمكبس داخل حدود ضغط الصمام مجتمعة باسم "الملف اللولبي".

فيديو يوتيوب Best-Nr.0200 Solenoid Coil For صمام الملف اللولبي:

البعد الرئيسي لملف الملف اللولبي مع موصل MPM DIN 43650A:

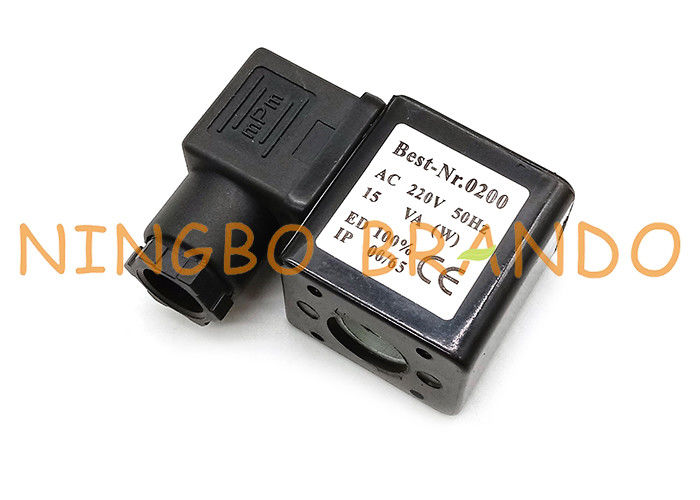

تفاصيل المنتج من ملف صمام الملف اللولبي DC24V AC220V Best-Nr.0200:

المعلمات التقنية لـ Best-Nr.0200ملف صمام الملف اللولبي:

فيديو إنتاج مصنع براندو لملفات صمام الملف اللولبي:

وفقًا لتصنيف التيار من خلال ملف الملف اللولبي ، هناك نوعان من المغناطيسات الكهربائية للتيار المستمر والمغناطيسات الكهربائية للتيار المتردد.دعونا نجري مقارنة بينهما.

بنية:

شكل قلب الحديد هو بشكل أساسي النوع الأول والنوع T.

نظرًا لأن المغناطيس الكهربائي DC لا يحتوي على فقدان تيار إيدي تباطؤ ، يمكن صنع اللب من قطعة واحدة من مادة مغناطيسية حديدية.غالبًا ما يتم تصنيع قلب الحديد المتحرك في شكل أسطواني ، يسمى مغناطيس كهربائي على شكل I أو مغناطيس كهربائي من النوع اللولبي.بالمقارنة مع المغناطيس الكهربائي على شكل حرف T ، الهيكل مضغوط ، صغير الحجم ، قصير الشوط ، خفيف في الأجزاء المتحركة ، صغير في قوة التأثير ، ومليء بفجوة الهواء.إنه موجود في ملف الملف اللولبي وينتج قوة شفط كبيرة.ومع ذلك ، يجب أن يمنع المغناطيس الكهربائي للتيار المستمر من أن تكون المغناطيسية المتبقية كبيرة جدًا ويؤثر على التشغيل العادي.

عندما يتم توصيل المغناطيس الكهربائي بالتيار المتردد بتيار متناوب ، هناك فقدان تيار إيدي تباطؤ في القلب.يمكن استخدام مغناطيس كهربي متكامل من النوع الأول على المغناطيس الكهربائي الصغير والصمام الكهرومغناطيسي الطيار.في صمام الملف اللولبي المباشر المفعول الذي يتطلب قوة شفط كبيرة ، من أجل تقليل حرارة فقد الحديد ، غالبًا ما يتم استخدام مغناطيس كهربائي على شكل حرف T ، ويتم تشكيل قلب الحديد عن طريق تصفيح صفائح السيليكون الفولاذية لتقليل استهلاك الحديد والحرارة.للعضو المتحرك من المغناطيس الكهربائي على شكل حرف T وزن كبير وله قوة تأثير كبيرة أثناء التشغيل ، ولكن لديه قوة شفط كبيرة وسكتة دماغية كبيرة.

ركز على مطالبك ، وقدم لك أفضل الحلول:

√ اتصل بنا إذا كان لديك شك في بعض النقاط

√ اتصل بنا إذا احتاج مكان ما للتغيير
√ اتصل بنا إذا لم يكن الشخص الذي تبحث عنه

√ اتصل بنا إذا كنت تقوم بالتصميم

مرحبا بكم في أي سؤال واستفسار!
