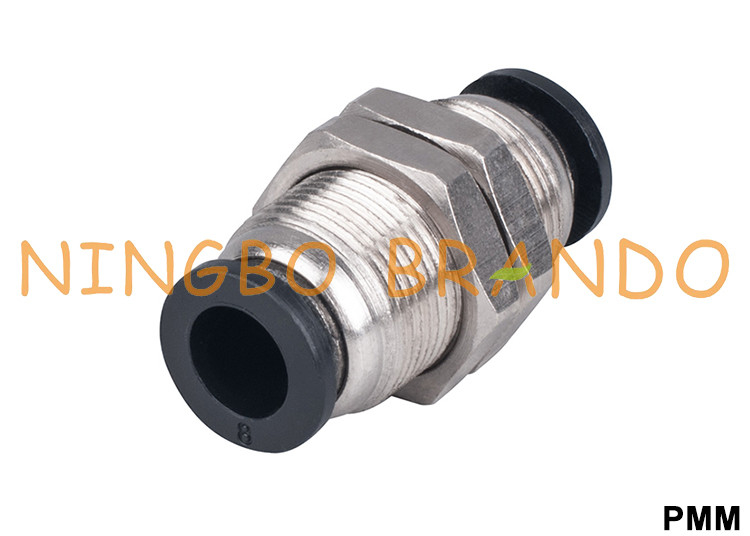

تجهيزات خرطوم الهواء المضغوط المستقيمة من سلسلة PMM تساوي اثنين من الصواميل السداسية

تجهيزات خرطوم الهواء المضغوط المستقيمة من سلسلة PMM تساوي اثنين من الصواميل السداسية

يعد دفع براندو لتوصيل تركيبات الخرطوم الهوائية (أو تركيبات الخرطوم الهوائية بالدفع) طريقة سريعة ومريحة لتوصيل المكونات في نظام هوائي.تم تصميمها للاستخدام مع أنابيب البولي يوريثين والبولي إيثيلين والنايلون ، كما تتوفر تركيبات الدفع بالداخل المركبة في مجموعة متنوعة من الأحجام لاستيعاب الأنابيب التي تتراوح من 1/8 OD إلى 1/2 OD.تتوفر العديد من التكوينات لتلبية متطلبات الاتصال الخاصة بك.

راجع قوائم المنتجات الفردية أدناه للحصول على معلومات ومواصفات إضافية.

الأبعاد ورمز الطلب لتركيبات الخرطوم الهوائية:

المناسب الذكور على التوالي:

صورة	البعد	رقم الجزء	ص	د	L1	إل	س	عرافة داخلية
		جهاز الكمبيوتر 4	M5X0.8	4	6	22	10	3
			ام 6 × 1	4	6	22	10	3
			R1 / 8 "	4	8	21	12	3
			R1 / 4 "	4	9	18	13	3
			R3 / 8 "	4	10	20	17	3
			R1 / 2 "	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			ام 6 × 1	6	6	23	12	4
			R1 / 8 "	6	8	22	12	4
			R1 / 4 "	6	9	22	13	4
			R3 / 8 "	6	10	21	17	4
			R1 / 2 "	6	11	23	21	4
		PC8	R1 / 8 "	8	8	27	14	4
			R1 / 4 "	8	9	24	14	6
			R3 / 8 "	8	10	22	17	6
			R1 / 2 "	8	11	23	21	6
		PC10	R1 / 8 "	10	8	29	27	4
			R1 / 4 "	10	9	30	17	6
			R3 / 8 "	10	10	28	17	8
			R1 / 2 "	10	11	24	21	8
		PC12	R1 / 8 "	12	8	31	19	4
			R1 / 2 "	12	9	32	19	6
			R3 / 8 "	12	10	29	19	10
			R1 / 2 "	12	11	31	21	10

دفع الكوع تركيب الذكور:

صورة	البعد	رقم الجزء	ص	د	D1	L1	إل	L '	س
		PL4	M5X0.8	4	11	6	19	25	10
			ام 6 × 1	4	11	6	19	25	10
			R1 / 8 "	4	11	8	19	27	12
			R1 / 4 "	4	11	9	19	28	13
			R3 / 8 "	4	11	10	19	30	17
			R1 / 2 "	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			ام 6 × 1	6	13	6	20	26	12
			R1 / 8 "	6	13	8	20	28	12
			R1 / 4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			R1 / 2 "	6	13	11	20	32	21
		PL8	R1 / 8 "	8	14	8	23	31	14
			R1 / 4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			R1 / 2 "	8	14	11	23	35	21
		PL10	R1 / 8 "	10	18	8	27	35	27
			R1 / 4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			R1 / 2 "	10	18	11	27	39	21
		PL12	R1 / 8 "	12	21	8	30	37	19
			R1 / 2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			R1 / 2 "	12	21	11	30	41	21

فرع تركيب الذكور:

صورة	البعد	رقم الجزء	ص	د	D1	L1	إل	L '	س
		PT4	M5X0.8	4	11	6	19	25	10
			ام 6 × 1	4	11	6	19	25	10
			R1 / 8 "	4	11	8	19	27	12
			R1 / 4 "	4	11	9	19	28	13
			R3 / 8 "	4	11	10	19	30	17
			R1 / 2 "	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			ام 6 × 1	6	13	6	20	26	12
			R1 / 8 "	6	13	8	20	28	12
			R1 / 4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			R1 / 2 "	6	13	11	20	32	21
		PT8	R1 / 8 "	8	14	8	23	31	14
			R1 / 4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			R1 / 2 "	8	14	11	23	35	21
		PT10	R1 / 8 "	10	18	8	27	35	27
			R1 / 4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			R1 / 2 "	10	18	11	27	39	21
		PT12	R1 / 8 "	12	21	8	30	37	19
			R1 / 2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			R1 / 2 "	12	21	11	30	41	21

قائمة بجميع تركيبات الخرطوم الهوائية البلاستيكية:

تعليمات الإستخدام!

1. لا تتجاوز ضغط 145psi
2. لا تستخدم المنتج خارج نطاق درجة الحرارة
3. لا تستخدم في أماكن بها الكثير من الغبار أو الجزيئات
4. لا تستخدم أي وسيلة غير الهواء.المنتج مقصور على بيئة الهواء أو الفراغ.
5. بعد إكمال الاتصال ، يرجى سحب الأنبوب برفق باستخدام 6. يدك للتأكد من أنه متصل تمامًا دون السقوط.
7. يرجى التأكد من أن المقطع العرضي للقصبة الهوائية هو عمودي على القصبة الهوائية.
8. لا تعمل تحت حمولة إضافية (الانحناء ، الالتواء ، السحب ، إلخ) باستثناء ضغط الهواء.
9. عند إدخال الأنبوب ، يرجى إدخال الأنبوب في الأسفل قبل الاستخدام.
