بوم 90 درجة الجذعية الكوع التوصيل الكوع، عكس أجزاء التناضح توصيل أنابيب

تفاصيل المنتج:

مكان المنشأ:	نينغبو ، الصين
اسم العلامة التجارية:	BRANDO or OEM
إصدار الشهادات:	CE, ISO
رقم الموديل:	BF003

شروط الدفع والشحن:

الحد الأدنى لكمية:	أجهزة الكمبيوتر 1
الأسعار:	negotiation
تفاصيل التغليف:	كيس بولي كلوريد الفينيل، مربع الداخلية، والكرتون، البالتات
وقت التسليم:	7 يوم عمل بعد دفع
شروط الدفع:	L/C, T/T, ويسترن يونيون
القدرة على العرض:	10000000pcs في الشهر

اتصل

مفصلة وصف المنتج

جزء إسم:	وقف الكوع	مادة:	الاسيتال، والبولي بروبيلين، والنحاس الأصفر
حجم:	1/8 "1/4" 3/8 "1/2"	اكتب:	سريع يربط، دفع في نوع
تطبيق:	تنقية المياه، المشروبات، هوائية	تصنيع المعدات الأصلية:	نعم
تصنيع:	نعم
تسليط الضوء:	عكس اكسسوارات العكسي , RO لتنقية المياه قطع غيار

بوم 90 درجة الجذعية الكوع الكوع التوصيل لنظام مياه التناضح العكسي توصيل أنابيب التطبيق

الميزات:

اتصالات دفع تناسب ومربع للقطاعات 1،
2، مناسبة لأنظمة التدفئة المركزية والمياه الساخنة والباردة
اتصال قبضة وختم 3،
يؤدي 4، حرة وغير سامة
5، لا مقياس بناء و "خالية من التآكل"

وصف الجذعية الكوع المحول (رابط بشكل مرفق التوصيل):

دفع تناسب البلاستيك المناسب لربط الأنابيب البلاستيكية والنحاس. تصميم والمصنعة والمجمعة بشركة براندو.

تماما على الأنابيب وتطور البلاستيك الجوز عقارب الساعة لقفل في المكان. أن الحاجة تنشأ على ديمونة الاتصال فتح الجوز ودفع كوليه اتجاه جسم التركيب وسحب الأنبوب لإطلاق سراح. التركيب يضمن بيئة عمل أسهل في الأماكن المحصورة ويزيل الحاجة إلى ساخن يعمل على الموقع.

ويمكن تخفيض التثبيت بحوالي 40% ضد أساليب تحديد التقليدية. ملاحظة: مع جميع الأنابيب البلاستيكية مطلوب إدراج أنابيب الشركة المصنعة ذات الصلة.

أحجام أدابيتير الكوع الجذعية للخيار:

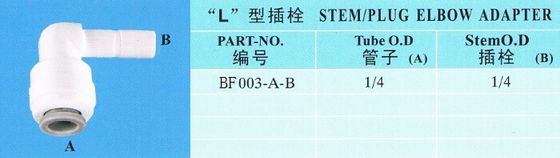

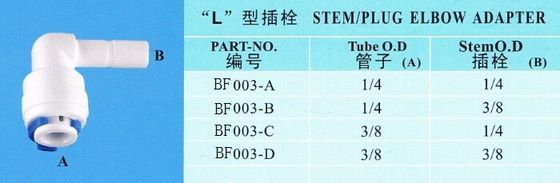

الجذعية الكوع أدابيتير (التوصيل رابط بشكل مرفق)
رقم جزء	أنبوب OD (A)	وقف التطوير التنظيمي (ب)
BF003-A	1/4	1/4
BF003-B	1/4	3/8
BF003-C	3/8	1/4
BF003-د	3/8	3/8

بوم 90 درجة الجذعية الكوع التوصيل الكوع، عكس أجزاء التناضح توصيل أنابيب 0

بوم 90 درجة الجذعية الكوع التوصيل الكوع، عكس أجزاء التناضح توصيل أنابيب 1

المزيد من أوصاف:

1-المواد: NSF & إدارة الأغذية والعقاقير المعتمدة البلاستيك بوم
2-التطبيق:
لدينا تجهيزات سريعة والموصلات تستخدم على نطاق واسع في تطبيقات المياه والمشروبات والمواد الغذائية،
مثل نظام تنقية المياه RO، ونظام لمعالجة المياه، والقهوة، وآله المشروبات،
ثلاجة، آلة، وهلم جرا.
3-التسرب دليل على تصميم: ثبت في الأسواق لسنوات.
4-خفيفة الوزن، وسهلة التركيب.
5-اللون: الجسم أبيض أو رمادي مع مقطع تأمين زرقاء.

بوم 90 درجة الجذعية الكوع التوصيل الكوع، عكس أجزاء التناضح توصيل أنابيب 2

المعايير المادية:

الخيارات المادية	اللون المناسب	يا الدائري
أسيتال	رمادي وأسود وأبيض	NBR/EPDM
بولي بروبلين	أبيض	NBR/EPDM
النحاس	النحاس، أو مطلي بالكروم	NBR/EPDM

تركيب يعمل الضغط ودرجة الحرارة:

	حجم صغير						حجم كبير
	5/32 "	3/16 "	1/4 "	5/16 "	3/8 "	1/2 "	5/8 "		7/8 "		28 ملم
	4 مم	5 مم	6 مم	8 مم	10 ملم	12 مم	15 ملم	16 مم	18 ملم	22 ملم	28 ملم
1℃ 34℉	16bar 230 رطل/بوصة مربعة				11bar 170 رطل/بوصة مربعة		11bar 170 رطل/بوصة مربعة
20 68℉	16bar 230 رطل/بوصة مربعة				11bar 170 رطل/بوصة مربعة		11bar 170 رطل/بوصة مربعة
65℃ 150℉	10bar 150 رطل/بوصة مربعة				7bar 100 رطل/بوصة مربعة		7bar 100 رطل/بوصة مربعة

حد التسامح القطر الخارجي للأنابيب المستخدمة مع التركيبات:

الحجم		التسامح
حجم صغير	5/32 "، 4 مم	+ 0.004 "(+ 0.1 ملم)
حجم صغير	3/16 "، 5 مم	+ 0.004 "(+ 0.1 ملم)
حجم صغير	1/4 "، 6 مم	+ 0.004 "(+ 0.1 ملم)
حجم صغير	5/16 "، 8 مم	+ 0.004 "(+ 0.1 ملم)
حجم صغير	3/8 "، 10 مم	+ 0.004 "(+ 0.1 ملم)
حجم صغير	1/2 "، 12 مم	+ 0.004 "(+ 0.1 ملم)
حجم كبير	5/8 "، 15 (16) مم	+ 0.004 "(+ 0.1 ملم)
حجم كبير	7/8 "، 18 (22) مم	+ 0.004 "(+ 0.1 ملم)
حجم كبير	28 ملم	+ 0.004 "(+ 0.1 ملم)

أقصى عزم الدوران المسموح بها:

			1/8 ", 1/4"		3/8 ", 1/2"		3/4 "
البلاستيك	أقصى عزم الدوران	شمال البحر الأبيض المتوسط	1.5		3.0		4.0
الفولاذ	أقصى عزم الدوران	شمال البحر الأبيض المتوسط	7.0-9.0	12.0-14.0	22.0 24.0	28.0-30.0	40.0
