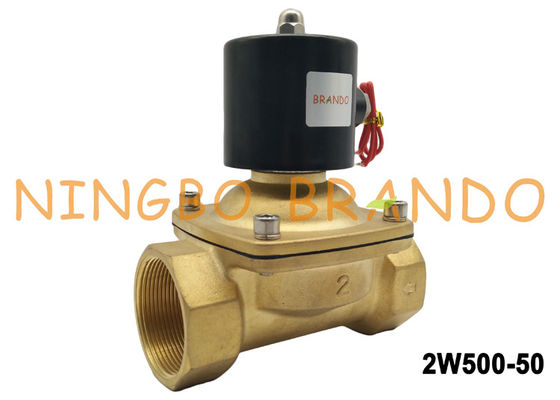

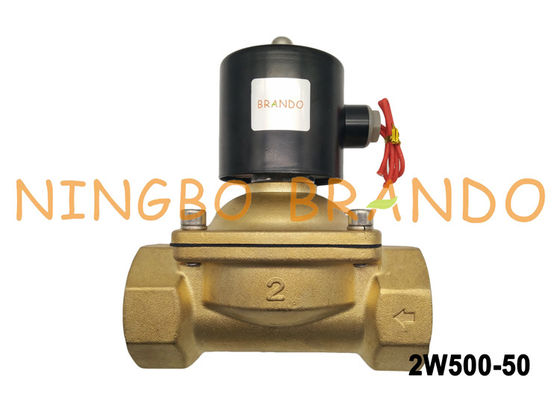

UNI-D نوع UW50 2 بوصة أنثى الموضوع NC الملف اللولبي صمام 2/2 الطريق المباشر بالوكالة 2W500-50

UNI-D نوع UW50 2 بوصة صمام الملف اللولبي NC الخيط الأنثوي 2/2 طريقة التمثيل المباشر 2W500-50

الميزات
حجم صغير ، تدفق كبير ، استخدام على نطاق واسع.
قشرة فولاذية ، تبديد حرارة جيد.
IP54 ، تكلفة منخفضة.
مادة الجسم: النحاس والفولاذ المقاوم للصدأ.
تتوفر أختام NBR و VITON و EPDM و SILICONE
عادة ما تكون مغلقة ومفتوحة بشكل طبيعي.

وصف:

سلسلة صمام الملف اللولبي المائي ثنائي الاتجاه 2W500-50 ، مصنوعة من النحاس.ديعمل بشكل مباشر ، مغلق عادة ، صمام الملف اللولبي الغشائي ، للمياه ، الهواء ، الغاز ، الزيت.قادرة على العمل مباشرة تحت ضغط منخفض.هو - هييحتوي على 2 وصلات أنابيب ومدخل ومخرج.عندما يتم تنشيط الصمام ، يفتح المكبس للسماح للوسائط بالتدفق عبر الصمام في منفذ التجويف وخروج فتحة فتحة الجسم.تنغلق الفتحة وتتدفق من خلال توقف الصمام.

تخصيص:
وسيط العمل: الهواء والماء والنفط والغاز
نمط الحركة: نوع محرك مباشر
النوع: نوع الإغلاق العادي
فتحة معدل التدفق (مم): 50
قيمة السيرة الذاتية: 48 م 3 / ساعة
تجويف الأنبوب المشترك: 2 "
لزوجة سائل التشغيل: 20CST أدناه
درجة حرارة التشغيل: -5 ~ 80 درجة
نطاق الجهد: + -10٪
مادة الجسم من النحاس الأصفر
مادة النفط الختم NBR أو VITON

البيانات الفنية لصمام الملف اللولبي لغشاء الماء DN50 2W500-50:

رسم الأبعاد الكلي لصمامات المياه الكهرومغناطيسية 2W500-50:

الصور المنفجرة لصمامات غشاء الماء DN50 / 2 بوصة 2W500-50:

تفاصيل صمامات التحكم بالمياه الكهربائية AC220V / 24VDC 2W500-50:

مزيد من التفاصيل حول 2W500-50 2/2 Way NC Solenoid Valve على Youtube:

G2 بوصة NC تعمل 2W500-50 مبدأ العمل صمام الملف اللولبي:

1. يتم التحكم في الصمام بواسطة تيار كهربائي يمر عبر الملف اللولبي.

2 عند إيقاف تشغيل الطاقة ، ينخفض ​​المكبس إلى أسفل فتحة توقف الفتح ، مما يسمح بمرور الصمام المنخفض من منفذ الإيقاف

3 يمر السائل أو الغاز المضغوط عبر منفذ المدخل ويخرج من منفذ الإيقاف.

4 عندما يتم تنشيط الملف ، يتم إنشاء مجال مغناطيسي ، مما يؤدي إلى ارتفاع المكبس في الصمامات التي تغلق فتحة الإيقاف وإغلاق الصمام.

5- يقوم المكبس بسد فتحة الإيقاف ، ولا يسمح هذا للسائل أو الغاز المضغوط بالمرور عبر الصمام.

تنبيهات استخدام صمام الملف اللولبي 2W500-50:

1.قبل خطوط الأنابيب ، يجب أن يكون خط الأنابيب نظيفًا جدًا بدون أي ملوثات أو أي أشياء أخرى لا يجب أن تكون موجودة. لإطالة عمر المنتج ، يجب تثبيت الفلتر في الطرف الأمامي لصمام الملف اللولبي.

2- تحمل الجهد AC: ± 10٪ ； DC الجهد: ± 1٪

3.يجب تركيبه أفقيًا - لا ينصح بالتركيب الرأسي.

4.تتغير حالة السائل مع درجة الحرارة غير موصى به حالة السائل عندما تكون درجة الحرارة عالية ； الحالة الصلبة عندما يكون باردًا.لأن مادة الجسم من النحاس الأصفر ، وليست مناسبة للسوائل المسببة للتآكل.واللزوجة التي تزيد عن 20 درجة مئوية ليست مناسبة.

5.صمام الملف اللولبي هذا أحادي الاتجاه ، ويجب أن يتبع التثبيت تعليمات "→".

6.عندما يكون صمام الملف اللولبي معيبًا ، من أجل عزل صمام الملف اللولبي في الوقت المناسب وضمان التشغيل الطبيعي للنظام ، فمن الأفضل تثبيت جهاز الالتفاف.
