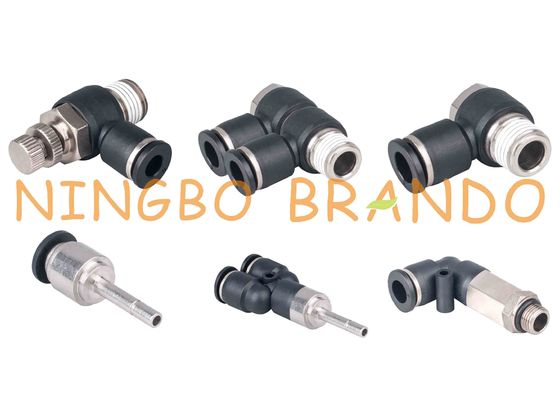

مقرنة سريعة تعمل بالهواء المضغوط

التوصيلات الهوائية سريعة التوصيل

توفر براندو تركيبات بلاستيكية تعمل بالدفع للتوصيل لنقل السوائل الصناعية ذات الضغط المنخفض ، وهي الطريقة الأكثر سهولة وكفاءة لتوصيل الأنابيب بالتركيبات من أجل إنشاء شبكة توزيع السوائل.بفضل التركيب السريع ، والتنوع ، والعمر الاستثنائي ، فإن التركيبات البلاستيكية بالدفع تساهم في تحسين كفاءة الماكينة وتقليل التكلفة.تتوفر جميع تركيبات الدفع البلاستيكية الخاصة بنا للتوصيل مع مجموعة واسعة من التكوينات والمواد البلاستيكية المناسبة لمجموعة كبيرة من السوائل من بين أشياء أخرى الهواء المضغوط أو الغاز أو الماء أو سوائل الطعام أو المشروبات أو المواد الكيميائية ، والتي تخدم عبر العديد من الصناعات الرئيسية اليوم الأسواق.

مواصفات المنتج:

1. قوة عالية ، مقاومة التآكل ، مقاومة التآكل ، كثافة عالية ، ليس من السهل أن تنفجر.

2. المنتج قوي ومتين وله عمر خدمة طويل.

3. سهولة التركيب والتفكيك ، أداء الختم الجيد.

4. يمكن استخدامه لتوصيل الأنابيب واستخدام المكونات الهوائية المختلفة ، وله مجموعة واسعة من الاستخدامات.

5. يمكنك بسهولة إدخال أو سحب القصبة الهوائية دون أي أدوات

6. إن مشبك توصيل أنبوب الهواء مصنوع من مادة بلاستيكية قوية ، والتي ليس من السهل السقوط بعد التوصيل ، اعتماد مكون الختم ، يحافظ على الختم الجيد ، ليس من السهل التسرب.

7. تغيير اتجاه خط الأنابيب بحرية بعد التثبيت ، من السهل إدخال أو سحب القصبة الهوائية يدويًا بدون أدوات.

الأبعاد ورمز الطلب لتركيبات الخراطيم الهوائية:

تمديد تركيب الكوع الذكور:

صورة	البعد	رقم الجزء	ر	د	D1	L1	إل	L '	س
		PLL4	M5X0.8	4	11	6	19	38	10
			ام 6 × 1	4	11	6	19	38	10
			R1 / 8 "	4	11	8	19	30	12
			R1 / 4 "	4	11	9	19	41	13
			R3 / 8 "	4	11	10	19	43	17
			R1 / 2 "	4	11	11	19	44	21
		PLL6	M5X0.8	6	13	6	20	41	12
			ام 6 × 1	6	13	6	20	41	12
			R1 / 8 "	6	13	8	20	43	12
			R1 / 4 "	6	13	9	20	44	13
			R3 / 8 "	6	13	10	20	46	17
			R1 / 2 "	6	13	11	20	47	21
		PLL8	R1 / 8 "	8	14	8	23	47	14
			R1 / 4 "	8	14	9	23	48	14
			R3 / 8 "	8	14	10	23	50	17
			R1 / 2 "	8	14	11	23	51	21
		PLL10	R1 / 8 "	10	18	8	27	56	27
			R1 / 4 "	10	18	9	27	57	17
			R3 / 8 "	10	18	10	27	58	17
			R1 / 2 "	10	18	11	27	59	21
		PLL12	R1 / 8 "	12	21	8	30	56	19
			R1 / 4 "	12	21	9	30	57	19
			R3 / 8 "	12	21	10	30	57	19
			R1 / 2 "	12	21	11	30	60	21

تركيب ذكر البانجو:

صورة	البعد	رقم الجزء	ر	د	D1	L1	إل	L '	س
		PH4	M5X0.8	4	11	6	19	38	10
			ام 6 × 1	4	11	6	19	38	10
			R1 / 8 "	4	11	8	19	30	12
			R1 / 4 "	4	11	9	19	41	13
		PH6	M5X0.8	6	13	6	20	41	12
			ام 6 × 1	6	13	6	20	41	12
			R1 / 8 "	6	13	8	20	43	12
			R1 / 4 "	6	13	9	20	44	13
			R3 / 8 "	6	13	10	20	46	17
		PH8	R1 / 8 "	8	14	8	23	47	14
			R1 / 4 "	8	14	9	23	48	14
			R3 / 8 "	8	14	10	23	50	17
			R1 / 2 "	8	14	11	23	51	21
		PH10	R1 / 8 "	10	18	8	27	56	27
			R1 / 4 "	10	18	9	27	57	17
			R3 / 8 "	10	18	10	27	58	17
			R1 / 2 "	10	18	11	27	59	21
		PH12	R1 / 4 "	12	21	10	33	28	15
			R3 / 8 "	12	21	12	35	34	19
			R1 / 2 "	12	21	13	37	37	24

Rhabditiform من خلال المناسب:

صورة	البعد	رقم الجزء	د	D1	L1	إل	جي
		PGJ4	4	11	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		PGJ8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

قائمة بجميع تركيبات الخرطوم الهوائية البلاستيكية:

اختيار التركيبات المناسبة لنظامك الهوائي:

تساعد التركيبات في التحكم في القوة والتدفق الاتجاهي للغاز المضغوط أو الهواء المستخدم في الأنظمة الهوائية.أحد الاعتبارات الأولى في اختيار الموصل هو نوع الوعاء الذي ستتصل به مثل مرونة الخرطوم أو الأنبوب ، وكذلك القطر الداخلي (ID) والقطر الخارجي (OD) للسفينة لضمان اتصال آمن وختم مناسب.يعد اختيار المواد المناسبة للموصل الهوائي مهمًا أيضًا ، بما في ذلك التوافق مع الغاز أو مقاومة الحرارة أو التآكل.

تشمل الاعتبارات الأخرى عند اختيار موصل النظام الهوائي الصحيح ما يلي:
1. نوع الاتصال والوظيفة التي يؤديها
2. الضغط التشغيلي للنظام الهوائي
3. نطاق درجة حرارة التشغيل
4. متطلبات PSI للتطبيق الخاص بك
5. مقدار الاهتزاز الناتج عن النظام الهوائي
6. نوع الخيط لتركيب الاستقبال
