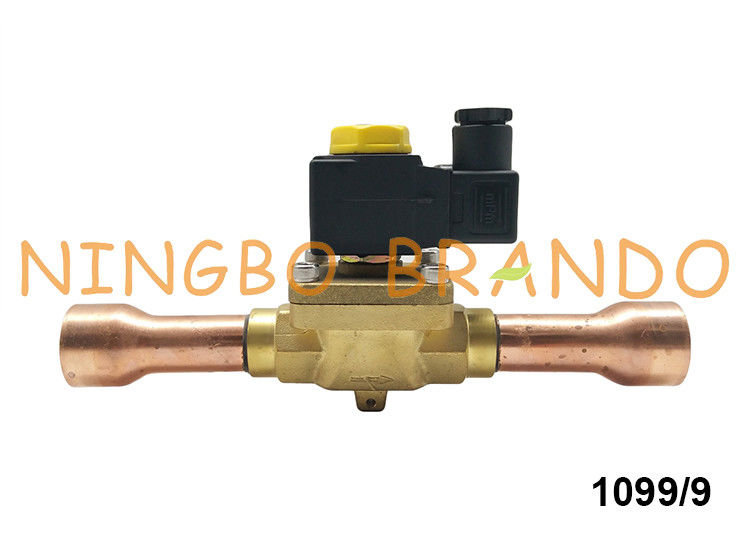

Castel Type NC 1-1 / 8 '' صمام ملف لولبي يعمل بغشاء تجريبي 1099/9

Castel Type NC 1-1 / 8 '' صمام ملف لولبي يعمل بغشاء تجريبي 1099/9

يتكون صمام الملف اللولبي من نوع Castel من جسم نحاسي ، وحافظة مكبس من الفولاذ المقاوم للصدأ ، وملف وأجزاء أخرى.
سلسلة الصمام 1034 ؛1038 ؛1040 ؛1048 ؛1049 ؛1050 ؛1058 ؛1059 ؛1078 (/ 11 ، / 13 ، / M42) ؛1079 (/ 13 ، / M42 ، / 17) ؛1098/9 ؛1099/11 عبارة عن صمامات تعمل بالمكبس.لا يعتمد تشغيلهم فقط على المجال المغناطيسي الناتج عن تدفق التيار في الملف ، ولكن أيضًا على الحد الأدنى من ضغط المدخل ، وهو أمر ضروري من أجل:
• افتح المكبس وأبقه مرفوعًا عن الفتحة الرئيسية
• أغلق المكبس وتأكد من إحكام الفتحة الرئيسية
يتم التحكم في فتح / إغلاق مقعد الصمام الرئيسي بواسطة المكبس ، بينما يتم التحكم في فتح / إغلاق المقعد الدليلي بواسطة المكبس المتحرك للملف.

آلية عمل المكونات المختلفة لنظام الهواء النقي
مضيف داخلي: عند تشغيل المحرك الرئيسي ، يتم إدخال الهواء النقي في الهواء الطلق من وحدة تغذية النافذة ، تحت مجال الضغط الذي تشكله الآلة الرئيسية ، إلى منطقة النشاط الداخلية لتلبية احتياجات أنشطة الأفراد ، وبعد ذلك يمر الهواء المتسخ من خلالها فتحة العادم وأنبوب العادم إلى الخارج.

مدخل هواء من النوع الجداريفتح ثقوب في الجدار ، وإدخال الهواء النقي في الخارج ، وسيتم تصفية الهواء الداخلي الذي يمر عبر مدخل الهواء بالجدار من الغبار والرائحة وجزيئات حبوب اللقاح وما إلى ذلك ، لضمان أن الهواء الداخل إلى الغرفة منعش ونقي.

فتحات العادم الداخلية: يمكن وضع فتحات العادم على أنبوب العادم أو جدار الحمام ، ويمكن للمستخدم التخلص من الهواء المتسخ والرائحة الداخلية.

مفتاح التحكم: لتشغيل النظام أو إيقاف تشغيله.

أنبوب العادم: ينقل الهواء الداخلي المتسخ إلى الخارج.

البعد:

معلومات تقنية:

تثبيت:
قبل توصيل الصمام بالأنبوب ، يُنصح بالتأكد من نظافة نظام التبريد.في الواقع ، فإن الصمامات التي تحتوي على حشوات PTFE ، وخاصة صمامات المكبس ، حساسة للأوساخ والحطام.علاوة على ذلك ، تحقق من أن اتجاه التدفق في الأنبوب يتوافق مع السهم المختوم على جسم الصمام.يمكن تركيب جميع الصمامات في أي وضع طالما أن الملف لا يشير إلى أسفل.يجب إجراء اللحام بالنحاس للصمامات بوصلات اللحام بعناية ، باستخدام مادة حشو ذات نقطة انصهار منخفضة.ليس من الضروري فك الصمامات قبل اللحام بالنحاس ، ولكن من المهم تجنب الاتصال المباشر بين لهب الشعلة وجسم الصمام ، والذي يمكن أن يتلف ويؤثر على حسن سير العمل.
صمام.
قبل توصيل صمام بالنظام الكهربائي ، تأكد من أن جهد الخط وتردده يتوافقان مع القيم المحددة على الملف.
