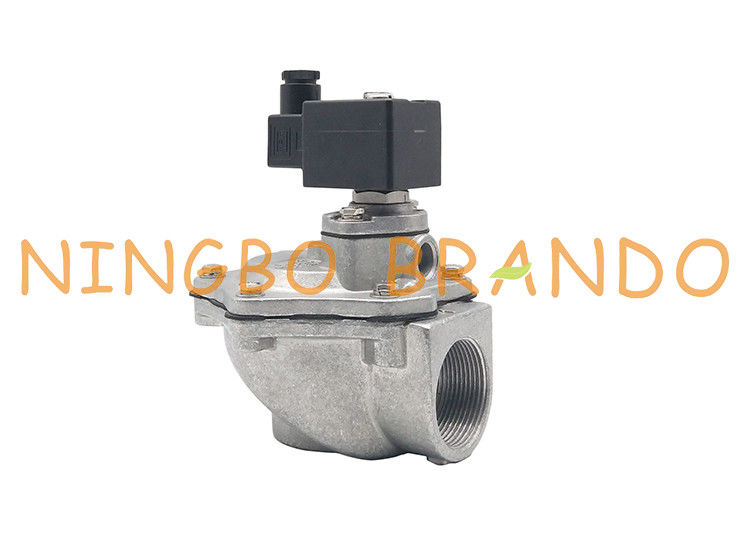

ASCO Type SCG353 Series 1-1 / 2 `` بوصة SCG353A047 غشاء مجمع الغبار نبض جيت صمام

ASCO Type SCG353 Series 1-1 / 2 `` بوصة SCG353A047 غشاء مجمع الغبار نبض جيت صمام

تم تصميم ASCO type 353 Series Pulse Valve خصيصًا لنظام تجميع الغبار ، حيث يجمع بين التدفق العالي والعمر الطويل والفتح والإغلاق السريع للغاية.صمام غشاء عالي الأداء مع منفذ ملولب.مناسب لنظام تجميع الغبار ، ولا سيما لمعالجة الخرسانة ، والحبوب ، والزراعة والأعلاف ، وتشغيل المعادن (التفجير الكاشطة) ، وتجهيز الأغذية ، والمسابك ، وعلوم الحياة وغيرها.

المميزات
مصمم لتطبيقات خدمة مجمع الغبار ، حيث يجمع بين التدفق العالي والعمر الطويل والفتح والإغلاق السريع للغاية
تركيبات ضغط متكاملة للتثبيت السريع والسهل والآمن
يتم تعزيز الأغشية عالية الجودة ومقاومة التآكل لضمان عمر تشغيل طويل
يتم تزويد المشغلين المدمجين بملفات من فئة F مصبوبة بالإيبوكسي.ملفات لولبية اختيارية متنوعة مقاومة للماء والانفجار للاستخدام في الأجواء القابلة للانفجار
تلبي الصمامات جميع توجيهات المفوضية الأوروبية ذات الصلة

Youtube Video حول 353 Series Pulse Valve:

معلومات تقنية:

البعد الشامل:

نموذج رقم:	BB14040007
مصدر رقم.	400425
الجهد االكهربى	AC24V ، AC110V ، AC220V ، DC12V ، DC24V
الإتصال	DIN 43650A
يمكن تخصيص أخرى ، يرجى الاتصال بنا.





نموذج رقم:	بابك 214041405
مصدر رقم.	C113827
NC / لا	NC
2 طريق أو 3 طرق	2 الطريق
يمكن تخصيص أخرى ، يرجى الاتصال بنا.







نموذج رقم:	A047
مصدر رقم.	C113827
استبدال ل	SCG353A047
تصاعد حفرة ضياء.	8.5 ملم
قرص الختم OD	/

المرجع.رقم	SCG353A047
ضغط العمل	0.3 ~ 0.8 ميجا باسكال
الجهد االكهربى	24 فولت تيار مستمر ، 110 فولت تيار متردد ، 220 فولت تيار متردد يمكن تخصيص الفولتية الأخرى.
رقم الحجاب الحاجز	2
حجم الميناء	G1-1 / 2 "
متطلبات أخرى يرجى الاتصال.

Detais حول SCG353A047 صمام نبض الملف اللولبي:

اعمال بناء:

عملية
عندما يفتح الصمام الطيار البعيد أو الصمام اللولبي المتكامل ، يتم تحرير الضغط فوق مجموعة الحجاب الحاجز التجريبية ومجموعة الحجاب الحاجز الرئيسية (مستنفدة).هذا يسمح لضغط الخط الرئيسي بالعمل ضد الجانب السفلي لتجميع الحجاب الحاجز الرئيسي ، وفتح الفتحة الرئيسية.عندما يتم إغلاق الصمام الطيار البعيد أو الصمام اللولبي المتكامل ، ينزف ضغط الخط الرئيسي إلى أعلى مجموعة الحجاب الحاجز التجريبية ومجموعة الحجاب الحاجز الرئيسية.هذا يغلق الفتحة الرئيسية.

التركيب
يجب استخدام الصمامات وفقًا للمعلومات المختومة على لوحة الاسم والملف.
قم بتنظيف وإزالة الضغط عن خط الأنابيب قبل تركيب الصمام.
يمكن تركيب الصمام في أي موضع ، على الرغم من أن الوضع الرأسي يضمن دائمًا أفضل أداء.يتم تمييز اتجاه التدفق بالحرفين "IN" عند مدخل الصمام.
قم بتوصيل الأنابيب بالصمام وفقًا للعلامات الموجودة على لوحة الاسم مع التركيبات المشتركة.
قد يؤدي تقليل وصلات الأنابيب إلى التشغيل الخاطئ.
يجب تجنب إجهاد الأنابيب من خلال الدعم المناسب ومحاذاة الأنابيب.
سيتم تنفيذ إحكام الضغط عن طريق تداخل وضغط وسيط توصيل مناسب خارج الخيوط.
(تحذير: عند استخدام شريط أو مركب أنبوب ، ضعه باعتدال على خيوط الأنابيب الذكور فقط ؛ إذا تم تطبيقه على خيوط الصمام ، فقد يدخل الصمام ويسبب صعوبة في التشغيل. يجب شد وصلات الأنابيب المخروطية بعناية لتجنب تلف الجسم.)
عند شد الأنبوب ، لا تستخدم الصمامات كرافعة.يجب وضع مفاتيح الربط المطبقة على جسم الصمام أو الأنابيب في أقرب مكان ممكن من نقطة التوصيل.
