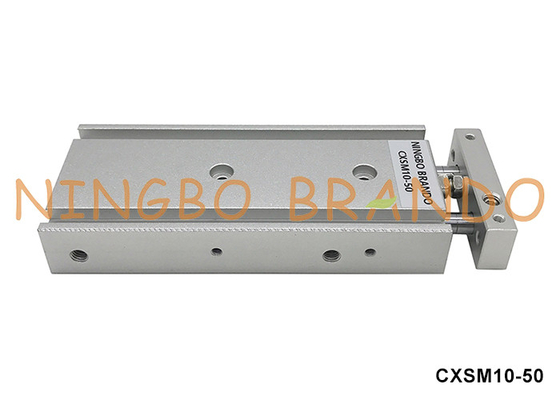

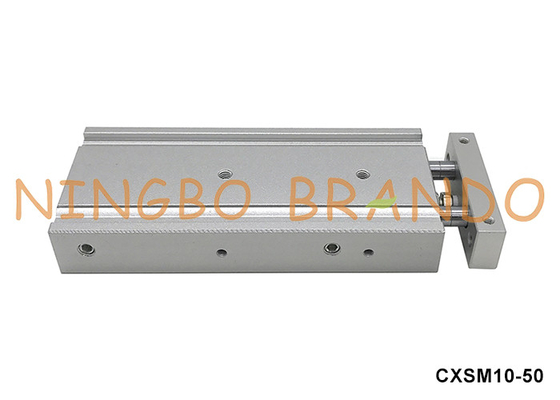

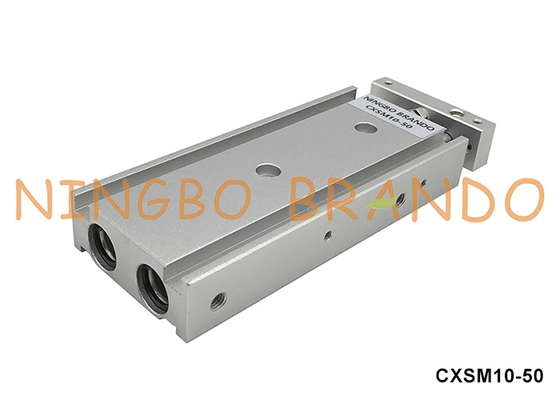

Name: CXSM10-50 SMC نوع عصى مزدوجة أسطوانة هواء منخفضة 10 ملم حفرة 50 ملم ضربة
Brand: BRANDO
SKU: سي اكس اس ام 10-50
Rating: 4.9 (155 reviews)

منزل المنتجات هوائيّ هواء أسطوانة

CXSM10-50 SMC نوع عصى مزدوجة أسطوانة هواء منخفضة 10 ملم حفرة 50 ملم ضربة

تفاصيل المنتج:

مكان المنشأ:	نينغبو ، الصين
اسم العلامة التجارية:	BRANDO
إصدار الشهادات:	CE, ISO
رقم الموديل:	سي اكس اس ام 10-50

شروط الدفع والشحن:

الحد الأدنى لكمية:	100PCS
الأسعار:	negotiable
تفاصيل التغليف:	صندوق ، كرتون ، منصة نقالة
وقت التسليم:	15 إلى 20 يوم عمل
شروط الدفع:	بـ (ت) ، (باي بال) ، (ويسترن يونيون)
القدرة على العرض:	50000 قطعة في الشهر

اتصل

مفصلة وصف المنتج

اسم المنتج:	أسطوانة قضيب مزدوجة	حجم تجويف:	10 ملم
السكتة الدماغية:	50ملم	حجم الميناء:	M5X0.8
سائل العمل:	هواء	ضغط العمل:	0.1 إلى 0.7 مبا
الضغط برهان:	1.05 ميجا باسكال	درجة حرارة العمل:	من -10 إلى +60 درجة مئوية (بدون تجميد)
نوع المحامل:	تحمل الشريحة	وسادة:	صدام مطاطي
إبراز:	أسطوانة SMC CXSM10-50,أسطوانة SMC مزدوجة العصا,اسطوانة تعمل بالهواء المضغوط SMC , SMC Dual Rod Cylinder , SMC Pneumatic Cylinder

أسطوانة هواء من نوع CXSM10-50 SMC ذات عصى مزدوجة

سلسلة CXS أسطوانة منوعة مزدوجة العصا توفر ضعف قوة الإخراج. يتوفر نوعان من المحامل كقياس ، محاملات الانزلاق (CXSM) أو محاملات البوشة الكروية (CXSL).هذه السلسلة متوفرة في أحجام الحفر 6mm، 10 ملم، 15 ملم، 20 ملم، 25 ملم، 32 ملم مع السكتات الدماغية القصوى تصل إلى 200 ملم. هم يستخدمون شعبيا في اختيار ومكان التطبيقات، الخ إذا كان لديك أي مطالب أو أسئلة، يرجى الاتصال بنا!

رمز الطلب:

البيانات التقنية:

حجم الحفرة (ملم)	6	10	15	20	25	32
سائل	الهواء (غير الزيت)
ضغط الدليل	1.05 مبا
ضغط تشغيل أقصى	0.7MPa
ضغط التشغيل	0.15 مبا	0.1 مبا		0.05 مبا
درجة حرارة المحيط والسائل	-10 إلى +60 درجة مئوية (بدون تجميد)
سرعة البستون (ملم/ثانية)	30 إلى 300	30 إلى 800	30 إلى 700		30 إلى 600
الوسادة	مضارب مطاطي
النطاق القابل للتعديل	من 0 إلى -5 ملم مقارنة بالمسار القياسي
حجم الميناء	M5x0.8				1/8"
نوع المحامل	محملات الزحام (CXSM) ، محملات الكرات (CXSL) (أبعاد متطابقة لكليهما)

السكتة الدماغية:

رقم النموذج	السباق القياسي (ملم)	مسار طويل (ملم)
CXSM6	10، 20، 30، 40، 50	60، 70، 75، 80، 90، 100
CXSL6
CXSM10	1015، 20، 25، 30، 35، 40، 45، 50، 60، 70، 75	8090، 100، 110، 120، 125، 150
CXSL10
CXSM15	1015، 20، 25، 30، 35، 40، 45، 50، 60، 70، 75، 80، 90، 100	110، 120، 125، 150
CXSL15
CXSM20	1015، 20، 25، 30، 35، 40، 45، 50، 60، 70، 75، 80، 90، 100	110، 120، 125، 150، 175، 200
CXSL20
CXSM25	1015، 20، 25، 30، 35، 40، 45، 50، 60، 70، 75، 80، 90، 100	110، 120، 125، 150، 175، 200
CXSL25
CXSM32	1015، 20، 25، 30، 35، 40، 45، 50، 60، 70، 75، 80، 90، 100	110، 120، 125، 150، 175، 200
CXSL32

الناتج النظري:

حجم الحفرة (ملم)	حجم العصا (ملم)	الاتجاه التشغيلي	مساحة المكبس (ملي متر مربع)	ضغط التشغيل (MPa)
حجم الحفرة (ملم)	حجم العصا (ملم)	الاتجاه التشغيلي	مساحة المكبس (ملي متر مربع)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	خارج	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	في	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	خارج	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	في	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	خارج	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	في	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	خارج	628	62.8	-	126	188	251	314	377	440
CXS20	10	في	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	خارج	982	98.2	-	196	295	393	491	589	687
CXS25	12	في	756	75.6	-	151	227	302	378	454	529
CXS32	16	خارج	1608	161	-	322	482	643	804	965	1126
CXS32	16	في	1206	121	-	241	362	482	603	724	844

الملاحظة: الناتج النظري (N) = الضغط (MPa) × مساحة المكبس (mm2)
