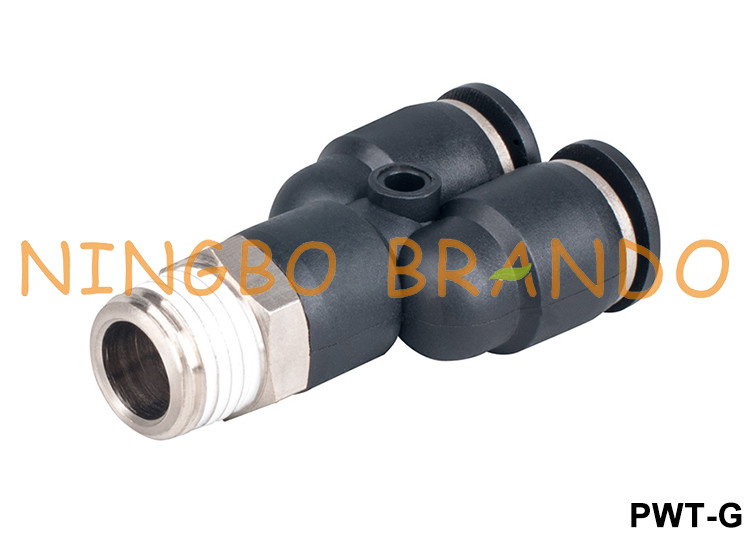

PWT-G ذكر Y نوع تركيبات خرطوم هوائي دفع للتوصيل السريع

PWT-G ذكر Y نوع تركيبات خرطوم هوائي دفع للتوصيل السريع

يوفر دفع براندو في التركيبات (أو الدفع لتوصيل التركيبات) توصيلًا سهلًا وأنبوب فصل دون التسبب في تلف الأنبوب.يصبح الدفع المركب في التركيبات أجزاء أساسية في نظام الهواء المضغوط والسوائل.يتوفر دفع براندو في التركيبات في مجموعة متنوعة من الأنواع والقوالب والأحجام وأنواع الخيوط لتلبية متطلبات الأنبوب المتري والبوصة المختلفة.يمكن أن يستوعب الدفع المركب في التركيبات كلاً من الأنابيب ذات الحجم المتري والأنابيب بحجم البوصة المصنوعة من البولي يوريثين والبولي إيثيلين والنايلون.تعتبر تركيبات الدفع المركبة مثالية للتطبيقات الصناعية الهوائية العامة.

ميزات تركيب Push-In من براندو:
1. الأشكال الاختيارية لغطاء التحرير: كشركة مصنعة ، يمكن أن توفر Brando جلبة تحرير بيضاوية ومستديرة
2. ألوان متعددة من كم الإصدار: أزرق ، أسود ، برتقالي ، أحمر ، برتقالي ، رمادي
3. تستوعب أنواع خيط التوصيل: R (PT ، BSPT) ، G (BSPP) ، NPT ، UNF ، UNC ، Metric
4. تستوعب الأنابيب ذات الحجم المتري OD: 3mm ، 4mm ، 5mm ، 6mm ، 7mm ، 8mm ، 9mm ، 10mm ، 11mm ، 12mm ، 13mm ، 14mm ، 15mm ، 16mm
5. تستوعب أنابيب بحجم بوصة OD: 1/8 "، 5/32" ، 3/16 "، 1/4" ، 5/16 "، 3/8" ، 1/2 "، 5/8"

الأبعاد ورمز الطلب لتركيبات الخرطوم الهوائية:

المناسب الذكور على التوالي:

صورة	البعد	رقم الجزء	ص	د	L1	إل	س	عرافة داخلية
		جهاز الكمبيوتر 4	M5X0.8	4	6	22	10	3
			ام 6 × 1	4	6	22	10	3
			R1 / 8 "	4	8	21	12	3
			R1 / 4 "	4	9	18	13	3
			R3 / 8 "	4	10	20	17	3
			R1 / 2 "	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			ام 6 × 1	6	6	23	12	4
			R1 / 8 "	6	8	22	12	4
			R1 / 4 "	6	9	22	13	4
			R3 / 8 "	6	10	21	17	4
			R1 / 2 "	6	11	23	21	4
		PC8	R1 / 8 "	8	8	27	14	4
			R1 / 4 "	8	9	24	14	6
			R3 / 8 "	8	10	22	17	6
			R1 / 2 "	8	11	23	21	6
		PC10	R1 / 8 "	10	8	29	27	4
			R1 / 4 "	10	9	30	17	6
			R3 / 8 "	10	10	28	17	8
			R1 / 2 "	10	11	24	21	8
		PC12	R1 / 8 "	12	8	31	19	4
			R1 / 2 "	12	9	32	19	6
			R3 / 8 "	12	10	29	19	10
			R1 / 2 "	12	11	31	21	10

دفع الكوع تركيب الذكور:

صورة	البعد	رقم الجزء	ص	د	D1	L1	إل	L '	س
		PL4	M5X0.8	4	11	6	19	25	10
			ام 6 × 1	4	11	6	19	25	10
			R1 / 8 "	4	11	8	19	27	12
			R1 / 4 "	4	11	9	19	28	13
			R3 / 8 "	4	11	10	19	30	17
			R1 / 2 "	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			ام 6 × 1	6	13	6	20	26	12
			R1 / 8 "	6	13	8	20	28	12
			R1 / 4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			R1 / 2 "	6	13	11	20	32	21
		PL8	R1 / 8 "	8	14	8	23	31	14
			R1 / 4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			R1 / 2 "	8	14	11	23	35	21
		PL10	R1 / 8 "	10	18	8	27	35	27
			R1 / 4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			R1 / 2 "	10	18	11	27	39	21
		PL12	R1 / 8 "	12	21	8	30	37	19
			R1 / 2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			R1 / 2 "	12	21	11	30	41	21

فرع تركيب الذكور:

صورة	البعد	رقم الجزء	ص	د	D1	L1	إل	L '	س
		PT4	M5X0.8	4	11	6	19	25	10
			ام 6 × 1	4	11	6	19	25	10
			R1 / 8 "	4	11	8	19	27	12
			R1 / 4 "	4	11	9	19	28	13
			R3 / 8 "	4	11	10	19	30	17
			R1 / 2 "	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			ام 6 × 1	6	13	6	20	26	12
			R1 / 8 "	6	13	8	20	28	12
			R1 / 4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			R1 / 2 "	6	13	11	20	32	21
		PT8	R1 / 8 "	8	14	8	23	31	14
			R1 / 4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			R1 / 2 "	8	14	11	23	35	21
		PT10	R1 / 8 "	10	18	8	27	35	27
			R1 / 4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			R1 / 2 "	10	18	11	27	39	21
		PT12	R1 / 8 "	12	21	8	30	37	19
			R1 / 2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			R1 / 2 "	12	21	11	30	41	21

قائمة بجميع تركيبات الخرطوم الهوائية البلاستيكية:

اختيار التركيبات المناسبة لنظامك الهوائي:

تساعد التركيبات في التحكم في القوة والتدفق الاتجاهي للغاز المضغوط أو الهواء المستخدم في الأنظمة الهوائية.أحد الاعتبارات الأولى في اختيار الموصل هو نوع الوعاء الذي ستتصل به مثل مرونة الخرطوم أو الأنبوب ، وكذلك القطر الداخلي (ID) والقطر الخارجي (OD) للسفينة لضمان اتصال آمن وختم مناسب.يعد اختيار المواد المناسبة للموصل الهوائي مهمًا أيضًا ، بما في ذلك توافق الغاز أو مقاومة الحرارة أو التآكل.

تشمل الاعتبارات الأخرى عند اختيار موصل النظام الهوائي الصحيح ما يلي:
1. نوع الاتصال والوظيفة التي يؤديها
2. الضغط التشغيلي للنظام الهوائي
3. نطاق درجة حرارة التشغيل
4. متطلبات PSI للتطبيق الخاص بك
5. مقدار الاهتزاز الناتج عن النظام الهوائي
6. نوع الخيط لتركيب الاستقبال
