| مكان المنشأ: | نينغبو ، الصين |
| اسم العلامة التجارية: | BRANDO |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | 4H230C-08 |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | كيس بلاستيك ، صندوق ، كرتون ، منصة نقالة |
| وقت التسليم: | من 4 إلى 7 أيام عمل |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون |
| القدرة على العرض: | 200000 قطعة شهريا |
| اسم المنتج: | صمام ذراع اليد | مائع: | الهواء (يتم ترشيحه بواسطة عنصر مرشح 40 ميكرومتر) |
|---|---|---|---|
| حجم الميناء: | الداخل = الخارج = 1/4 '' ، العادم = 1/8 " | نوع الصمام: | 5 طريقة 3 المركز |
| نطاق الضغط: | 0 إلى 1.0 ميجا باسكال | أقصى مقاومة للضغط: | 1.5 ميجا باسكال |
| مادة الجسم: | سبائك الألومنيوم | التشغيل: | التحكم اليدوي نوع الفعل المباشر |
| تسليط الضوء: | 4H230C-08 صمام ذراع اليد,صمام ذراع Airtac اليدوي,صمام التحكم في الهواء الهوائي |
||

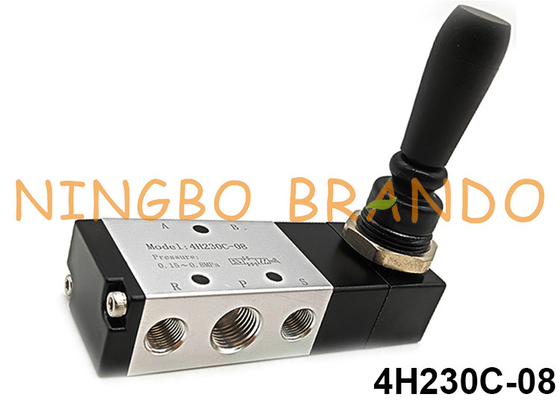

4H230C-08 Airtac نوع التحكم في الهواء صمام ذراع اليد 5 طرق 3 وضع
4H230C-08 هو صمام اتجاهي هوائي يدوي مع تشغيل رباعي الاتجاه وخمسة منافذ (P = الضغط ، A = المخرج 1 ، B = المخرج 2 ، EA = العادم للمنفذ A ، EB = العادم للمنفذ B).تُستخدم الصمامات المركزية المغلقة رباعية الاتجاهات وثلاثية المواضع بشكل عام لإيقاف أسطوانة مزدوجة الفعل في شوط جزئي ، مع إغلاق جميع المنافذ في الموضع المركزي.
مواصفات المنتج:
1. التشغيل اليدوي ، التشغيل السلس ، والتوجيه الدقيق والموثوق ؛
2. هيكل العمود المنزلق لديه إحكام جيد وخفيف الوزن وسهل التركيب والفك.
3. الثقب الداخلي يعتمد تكنولوجيا معالجة خاصة والتي لديها القليل من الاحتكاك الناتج عن الاحتكاك ، وعمر خدمة طويل.
4. لا حاجة لإضافة زيت للتشحيم.
5. تركيب اللوحة يجعلها مريحة في التركيب والتطبيق.
البيانات الفنية لصمام ذراع اليد سلسلة 4H:
| نموذج | 210-06 | 230-06 | 210-08 | 230-08 | 310-08 | 330-08 | 310-10 | 330-10 |
| سائل | الهواء (يتم ترشيحه بواسطة عنصر مرشح 40 ميكرومتر) | |||||||
| التشغيل | التحكم اليدوي نوع التمثيل المباشر | |||||||
| حجم الميناء |
في = خارج = العادم = 1/8 " |
في = خارج = 1/4 '' ، العادم = 1/8 " |
في = خارج = العادم = 1/4 " |
في = خارج = 3/8 '' ، العادم = 1/4 " |
||||
| حجم الفوهة (Cv) |
4H210-08: 17.0 مم² (Cv = 1.0) 4HA230C-08: 13.6 مم² (Cv = 0.8) |
4H310-08: 28.0 مم² (Cv = 1.65) 4HA330C-08: 21.3 مم² (Cv = 1.25) |
||||||
| نوع الصمام | 5/2 طريقة | طريقة 5/3 | 5/2 طريقة | طريقة 5/3 | 5/2 طريقة | طريقة 5/3 | 5/2 طريقة | طريقة 5/3 |
| نطاق الضغط | 0 إلى 1.0 ميجا باسكال (0 إلى 145 رطل / بوصة مربعة) | |||||||
| الضغط برهان | 1.5 ميجا باسكال (215 رطل / بوصة مربعة) | |||||||
| درجة الحرارة | -20 إلى +70 درجة مئوية | |||||||
| مادة الجسم | سبائك الألومنيوم | |||||||
| زاوية التشغيل | ± 15 درجة | ± 8.5 درجة | ± 15 درجة | ± 8.5 درجة | ± 18 درجة | ± 10 درجة | ± 18 درجة | ± 10 درجة |
طلب كود من سلسلة 4H Hand Lever Valve:
أبعاد صمام ذراع اليد سلسلة 4H:
الهيكل الداخلي لسلسلة 4Hصمام ذراع اليد:
فيديو إنتاج الصمامات الهوائية BRANDO:
