نينغبو براندو الأجهزة المحدودة
المبيعات والدعم الفنى:
 |
| مكان المنشأ: | نينغبو ، الصين |
| اسم العلامة التجارية: | Brando |
| رقم الموديل: | D1AWXX |
| تفاصيل التغليف: | الصناديق الداخلية ، الكرتون ، البليت |
|---|---|
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | T/T، ويسترن يونيون |
| التشغيل: | بدون رأس | النوع: | رقاقة |
|---|---|---|---|
| مادة الجسم: | حديد الدكتايل GGG45، WCB الكربون الصلب | مادة القرص: | DI مطلي بالنيكل، DI مطلي بالنايلون، SS304، SS316، SS316L، Dupex الفولاذ المقاوم للصدأ 2205、2507、1.44 |
| مادة المقعد: | EPDM، HT-EPDM، مقاومة التآكل EPDM، NBR، PTFE، VITON، مطاط السيليكون | المواد الجذعية: | الكربون الصلب، SS416، SS420، SS304، SS316، SS316L |
| الحجم: | DN25-DN1200 | الضغط: | 1.0 ميجا باسكال / 1.6 ميجا باسكال |
| وسط العمل: | المياه العذبة ومياه الصرف الصحي ومياه البحر والهواء والبخار والمواد الغذائية والأدوية وأنواع الزيوت | الحرارة: | -10~120 درجة مئوية |
| إبراز: | dn40 صمام الفراشة,صمام الفراشة من نوع اللغ,صمام الفراشة من الفولاذ الكربوني,Lug Type Butterfly Valve,Carbon Steel Butterfly Valve |
||

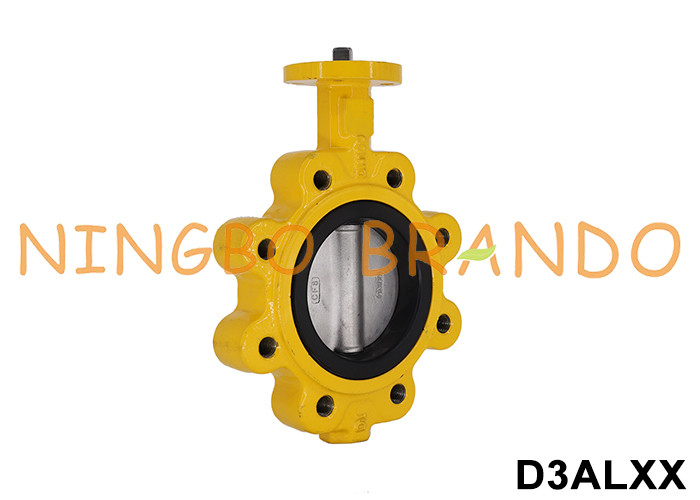

صمام الفراشة من نوع الرأس بدون رأس DN40 إلى DN800 مع مقعد ثابت
صمامات الفراشة غالبا ما تكون الآلية مع المحركات الهوائية أو الكهربائية. وهذا يسمح للعمل عن بعد لمجموعة متنوعة من الأسباب: توفير في العمالة، سلامة المصانع، ضمان جودة المنتج،والترتيب التلقائياختيار نوع المحرك يعتمد على العديد من العوامل، بما في ذلك توافر إمدادات الهواء، ومتطلبات الدراجات، وحالة البيئة،التوافق مع نوع عملية التحكميمكن تركيب أجهزة تحديد المواقع على هذه الصمامات إذا كانت هناك حاجة إلى التحكم في تدفق.
البيانات التقنية لفائف الفراشة النيوماتيكية
| اسم المنتج | صمام الفراشة |
| التشغيل | بدون رأس |
| مادة الجسم | الحديد المرن، الفولاذ الكربوني |
| مواد القرص |
الحديد المرن المغطى بالنيكل الحديد المرن المغطى بالنايلون
SS304، SS316, SS316L، الفولاذ المقاوم للصدأ المزدوج
2205، 2507، 1.4469، 1.4529الألومنيوم البرونز
|
| مادة المقعد |
NBR، EPDM، HT-EPDM، مقاومة للارتداء EPDM،
PTFE، FKM، مطاط السيليكون
|
| المواد الجذعية | 45# الفولاذ الكربوني، SS416, SS420, SS304, SS316, SS316L |
| حجم DN |
DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
DN300، DN350, DN400، DN450, DN500، DN600، DN700, DN800
|
| ضغط العمل القصوى | 10 بار أو 16 بار |
| الوسيط العامل | مياه الصرف الصحي، المياه، الغاز، النفط، مياه البحر، الغذاء، الخ |

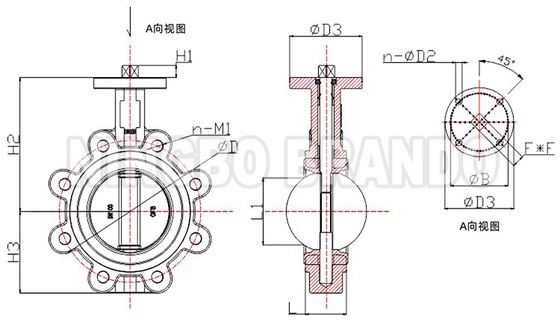

البعد الرئيسيصمام فراشة منوع:
| الحجم | PN10 | PN16 | ANSI 150 | JIS 10K | n-ΦD2 | ΦD3 | ΦB | H1 | H2 | H3 | ف*ف | (ل) | L1 | ||||
| ΦD | n-Φd1 | ΦD | n-Φd1 | ΦD | n-Φd1 | ΦD | n-Φd1 | ||||||||||
| DN50 | 125 | 4-Φ19 | 125 | 4-Φ19 | 120.6 | 4-Φ19 | 120 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 130 | 70 | 11*11 | 42 | 32 |
| DN65 | 145 | 4-Φ19 | 145 | 4-Φ19 | 139.7 | 4-Φ19 | 140 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 143 | 80 | 11*11 | 45 | 47 |
| DN80 | 160 | 8-Φ19 | 160 | 8-Φ19 | 152.4 | 4-Φ19 | 150 | 8-Φ19 | 4-Φ7 | 72 | 50 | 11 | 155 | 94 | 11*11 | 45 | 65 |
| DN100 | 180 | 8-Φ19 | 180 | 8-Φ19 | 190.5 | 8-Φ19 | 175 | 8-Φ19 | 4-Φ10 | 92 | 70 | 14 | 170 | 108 | 14*14 | 52.1 | 91 |
| DN125 | 210 | 8-Φ19 | 210 | 8-Φ19 | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 190 | 122 | 17*17 | 55 | 112 |
| DN150 | 240 | 8-Φ23 | 240 | 8-Φ23 | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 210 | 134 | 17*17 | 56 | 146 |
| DN200 | 295 | 8-Φ23 | 295 | 12-Φ23 | 298.4 | 8-Φ22.4 | 290 | 12-Φ23 | 4-Φ12 | 125 | 102 | 22 | 243 | 167 | 22*22 | 61 | 194 |
| DN250 | 350 | 12-Φ23 | 355 | 12-Φ28 | 361.9 | 12-Φ25.4 | 355 | 12-Φ25 | 4-Φ12 | 125 | 102 | 22 | 282 | 203 | 22*22 | 66 | 242 |
| DN300 | 400 | 12-Φ23 | 410 | 12-Φ28 | 431.8 | 12-Φ25.4 | 400 | 16-Φ25 | 4-Φ14 | 150 | 125 | 27 | 310 | 241 | 27*27 | 77 | 292 |
| DN350 | 460 | 16-Φ23 | 470 | 16-Φ28 | 476.2 | 12-Φ28.4 | 445 | 16-Φ25 | 4-Φ14 | 150 | 125 | 27 | 353 | 267 | 27*27 | 77 | 325 |
| DN400 | 515 | 16-Φ28 | 525 | 16-Φ31 | 539.7 | 16-Φ28.4 | 510 | 16-Φ27 | 4-Φ18 | 175 | 140 | 40 | 380 | 310 | 36*36 | 87 | 380 |
| DN450 | 565 | 20-Φ28 | 585 | 20-Φ31 | 577.9 | 16-Φ31.8 | 565 | 20-Φ27 | 4-Φ18 | 175 | 140 | 40 | 430 | 331 | 36*36 | 105 | 428 |
| DN500 | 620 | 20-Φ28 | 650 | 20-Φ34 | 635 | 20-Φ31.8 | 620 | 20-Φ27 | 4-Φ22 | 210 | 165 | 50 | 468 | 378.5 | 46*46 | 130 | 474 |
| DN600 | 725 | 20-Φ31 | 770 | 24-Φ37 | 749.3 | 20-Φ35.1 | 730 | 24-Φ33 | 4-Φ22 | 210 | 165 | 50 | 562 | 463 | 46*46 | 152 | 573 |
المزيد من صمامات التشغيل الهوائية التي يمكنك اختيارها:
| صمامات الكرات النيوماتيكية | |||
|
|
|
|
|
|
|
|
| صمامات الفراشة الهوائية | |||
|
|
|
|
ركز على مطالبك، وأقدم لك أفضل حل:
√ اتصل بنا إذا كان لديك أي شكوك
√ اتصل بنا إذا كان هناك حاجة إلى تغيير
√ اتصل بنا إذا لم يكن الشخص الذي تبحث عنه
√ اتصل بنا إذا كنت تقوم بتصميم
مرحباً بك في أي سؤال أو استفسار
