| مكان المنشأ: | نينغبو ، الصين |
| اسم العلامة التجارية: | Brando |
| رقم الموديل: | D1AWXX |
| تفاصيل التغليف: | الصناديق الداخلية ، الكرتون ، البليت |
|---|---|
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | T/T، ويسترن يونيون |
| التشغيل: | بدون رأس | النوع: | رقاقة |
|---|---|---|---|
| مادة الجسم: | الكربون الصلب، SS304، SS316، SS316L | مادة القرص: | WCB+PTFE، SS304+PTFE، SS316+PTFE، SS316L+PTFE، WCB+PFA، SS304+PFA، SS316+PFA، SS304، SS316، SS316L |
| مادة المقعد: | PTFE | المواد الجذعية: | SS416، SS304، SS316، SS316L |
| الحجم: | DN40-DN700 | الضغط: | 1.0 ميجا باسكال / 1.6 ميجا باسكال |
| وسط العمل: | الماء، الملح، الحمض، الصودا، الغاز الطبيعي، الكحوليات، الزيت، الغذاء والجذع، الخ | الحرارة: | -20 ~ 150 درجة مئوية |
| إبراز: | صمام الفراشة المغطى بـ PTFE,صمام الفراشة من نوع الوافر,صمام فراشة مقعد PTFE,Wafer Type Butterfly Valve,PTFE Seat Butterfly Valve |
||

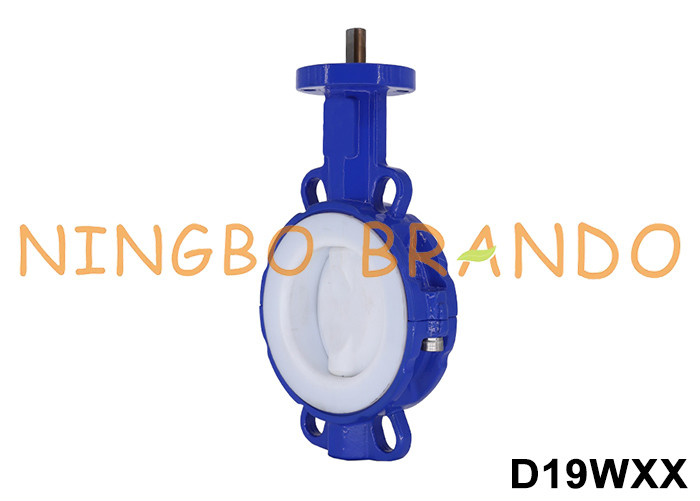

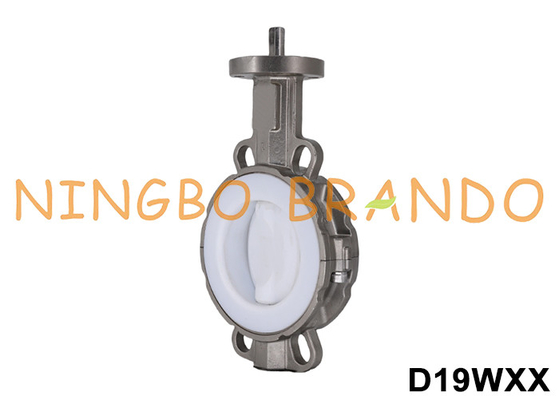

صمام الفراشة من نوع PTFE المغطى بدون رأس
صمامات الفراشة غالبا ما تكون الآلية مع المحركات الهوائية أو الكهربائية. وهذا يسمح للعمل عن بعد لمجموعة متنوعة من الأسباب: وفورات في العمالة، وسلامة المصنع، وضمان جودة المنتج،والترتيب التلقائياختيار نوع المحرك يعتمد على العديد من العوامل، بما في ذلك توافر إمدادات الهواء، ومتطلبات الدراجات، وحالة البيئة،التوافق مع نوع عملية التحكميمكن تركيب أجهزة تحديد المواقع على هذه الصمامات إذا كانت هناك حاجة إلى التحكم في تدفق.
البيانات التقنية لفائف الفراشة النيوماتيكية
| اسم المنتج | صمام الفراشة |
| التشغيل | بدون رأس |
| مادة الجسم | فولاذ الكربون، SS304، SS316, SS316L |
| مواد القرص |
WCB+PTFE، SS304+PTFE، SS316+PTFE، SS316L+PTFE،
WCB+PFA، SS304+PFA، SS316+PFA، SS304، SS316, SS316L |
| مادة المقعد |
PTFE
|
| المواد الجذعية | SS416, SS304, SS316, SS316L |
| حجم DN |
DN40، DN50، DN65، DN80، DN100، DN125
DN150, DN200, DN250, DN300, DN350, DN400, DN450
DN500، DN600، DN700
|
| ضغط العمل القصوى | 10 بار أو 16 بار |
| الوسيط العامل | الماء، الملح، الحمض، الصودا، الغاز الطبيعي، الكحوليات، الزيت، الغذاء والجذع، الخ |

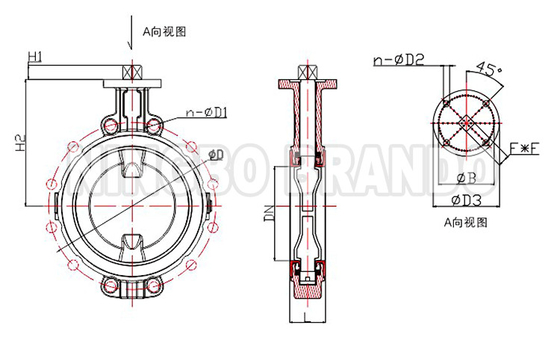

البعد الرئيسيصمام فراشة منوع:
| الحجم | PN10 | PN16 | ANSI 150 | JIS 10K | n-ΦD2 | ΦD3 | ΦB | H1 | H2 | ف*ف | (ل) | ||||
| ΦD | n-Φd1 | ΦD | n-Φd1 | ΦD | n-Φd1 | ΦD | n-Φd1 | ||||||||
| DN40 | 110 | 4-Φ19 | 110 | 4-Φ19 | 98.5 | 4-Φ16 | 105 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 114.5 | 11*11 | 33 |
| DN50 | 125 | 4-Φ19 | 125 | 4-Φ19 | 120.6 | 4-Φ19 | 120 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 133 | 11*11 | 43 |
| DN65 | 145 | 4-Φ19 | 145 | 4-Φ19 | 139.7 | 4-Φ19 | 140 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 150 | 11*11 | 46 |
| DN80 | 160 | 8-Φ19 | 160 | 8-Φ19 | 152.4 | 4-Φ19 | 150 | 8-Φ19 | 4-Φ7 | 72 | 50 | 11 | 157 | 11*11 | 46 |
| DN100 | 180 | 8-Φ19 | 180 | 8-Φ19 | 190.5 | 8-Φ19 | 175 | 8-Φ19 | 4-Φ10 | 92 | 70 | 14 | 180 | 14*14 | 52 |
| DN125 | 210 | 8-Φ19 | 210 | 8-Φ19 | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 196 | 17*17 | 56 |
| DN150 | 240 | 8-Φ23 | 240 | 8-Φ23 | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 209 | 17*17 | 56 |
| DN200 | 295 | 8-Φ23 | 295 | 12-Φ23 | 298.4 | 8-Φ22.4 | 290 | 12-Φ23 | 4-Φ12 | 125 | 102 | 22 | 239 | 22*22 | 60 |
| DN250 | 350 | 12-Φ23 | 355 | 12-Φ28 | 361.9 | 12-Φ25.4 | 355 | 12-Φ25 | 4-Φ12 | 125 | 102 | 22 | 275 | 22*22 | 68 |
| DN300 | 400 | 12-Φ23 | 410 | 12-Φ28 | 431.8 | 12-Φ25.4 | 400 | 16-Φ25 | 4-Φ14 | 150 | 125 | 27 | 300 | 27*27 | 78 |
| DN350 | 460 | 16-Φ23 | 470 | 16-Φ28 | 476.2 | 12-Φ28.4 | 445 | 16-Φ25 | 4-Φ14 | 150 | 125 | 27 | 325 | 27*27 | 78 |
| DN400 | 515 | 16-Φ28 | 525 | 16-Φ31 | 539.7 | 16-Φ28.4 | 510 | 16-Φ27 | 4-Φ18 | 175 | 140 | 40 | 365 | 36*36 | 102 |
| DN450 | 565 | 20-Φ28 | 585 | 20-Φ31 | 577.9 | 16-Φ31.8 | 565 | 20-Φ27 | 4-Φ18 | 175 | 140 | 40 | 400 | 36*36 | 114 |
| DN500 | 620 | 20-Φ28 | 650 | 20-Φ34 | 635 | 20-Φ31.8 | 620 | 20-Φ27 | 4-Φ22 | 210 | 165 | 50 | 445 | 46*46 | 127 |
| DN600 | 725 | 20-Φ31 | 770 | 24-Φ36 | 749.3 | 20-Φ35.1 | 730 | 24-Φ33 | 4-Φ22 | 210 | 165 | 50 | 509 | 46*46 | 154 |
| DN700 | 840 | 24-Φ30 | 840 | 24-Φ36 | 863.6 | 28-Φ35.1 | 840 | 24-Φ33 | 8-Φ18 | 300 | 254 | 70 | 553 | 64*64 | 165 |
المزيد من صمامات التشغيل الهوائية التي يمكنك اختيارها:
| صمامات الكرات النيوماتيكية | |||
|
|
|
|
|
|
|
|
| صمامات الفراشة الهوائية | |||
|
|
|
|
ركز على مطالبك، وأقدم لك أفضل حل:
√ اتصل بنا إذا كان لديك أي شكوك
√ اتصل بنا إذا كان هناك حاجة إلى تغيير
√ اتصل بنا إذا لم يكن الشخص الذي تبحث عنه
√ اتصل بنا إذا كنت تقوم بتصميم
مرحباً بك في أي سؤال أو استفسار
