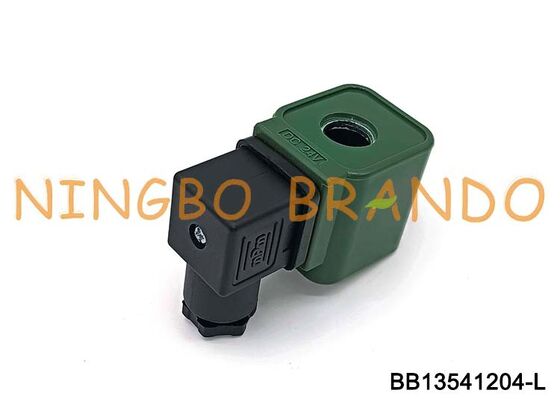

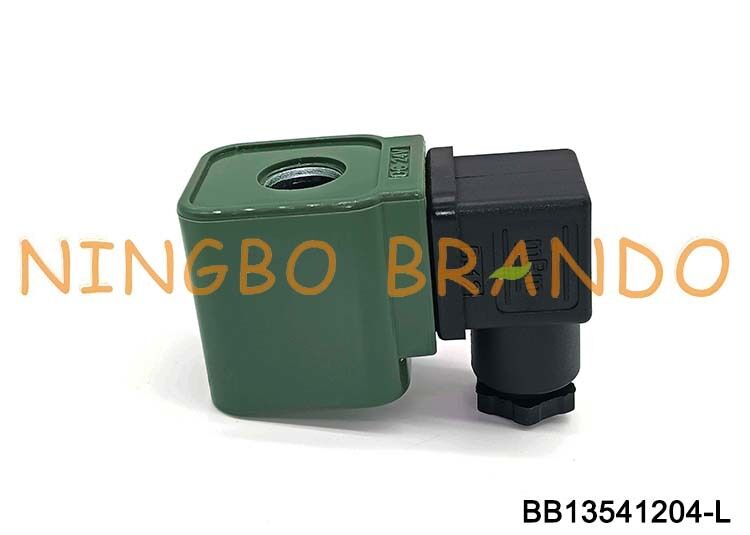

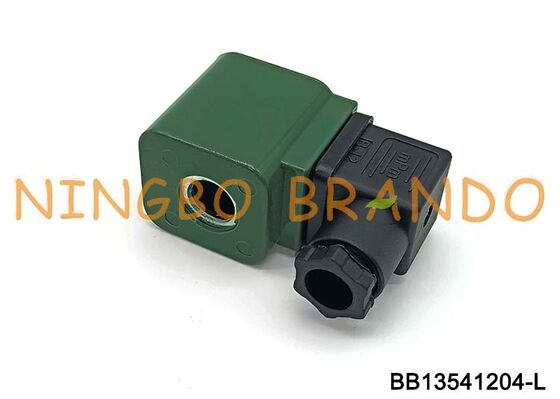

24VDC سلسلة DMF النسخة القديمة صمام نبض الملف الكهربائي الكهربائي 24V DC24V

24 فولت تيار مستمر سلسلة DMF الإصدار القديم صمام نبضي ملف لولبي 24 فولت تيار مستمر 24 فولت

يمكن استخدام هذا الملف في جميع سلاسل الصمامات النبضية من نوع SBFEC الإصدار القديم، مثل صمام الحجاب الحاجز بزاوية قائمة من سلسلة DMF-Z، وصمام الحجاب الحاجز المدمج من سلسلة DMF-Y، وصمام الحجاب الحاجز بزاوية قائمة من سلسلة DMF-ZM مع صامولة ملابس، وصمام الحجاب الحاجز المستقيم من سلسلة DMF-T. يجذب القلب الحديدي المتحرك في ملف الصمام اللولبي حركة الملف عند تنشيط الصمام، مما يؤدي إلى تحريك قلب الصمام، وبالتالي تغيير حالة التوصيل للصمام. تتغير المدخلات مع موضع القلب الحديدي. عندما تكون الحثية صغيرة، سيزداد التيار المتدفق عبر الملف.

حجم الفتحة: 13.5 ملم
الارتفاع: 41.2 ملم
العرض: 36.0 ملم
الفولتية: تيار متردد 220 فولت، تيار مستمر 24 فولت
الطاقة: 25 فولت أمبير، 20 واط
نوع التوصيل: DIN43650A
درجة الحماية: IP65
فئة العزل: F، H
مادة السلك المطلي بالمينا: نحاس
التطبيق: صمام نبضي من سلسلة BFEC Old DMF

أبعاد ملف الصمام النبضي اللولبي من نوع BFEC:

مواصفات مجموعات إصلاح ملفات سلسلة DMF اللولبية:

مثال على التطبيق:

المشاكل الشائعة لملف الصمام النبضي الكهرومغناطيسي
احترق ملف الصمام النبضي الكهرومغناطيسي. يمكن إزالة أسلاك الصمام النبضي الكهرومغناطيسي وقياسها باستخدام مقياس متعدد. إذا كانت مفتوحة، فإن ملف الصمام النبضي الكهرومغناطيسي قد احترق. ومع ذلك، فقد احترق، لذلك من الضروري منع دخول مياه الأمطار إلى الصمام اللولبي. في النهاية، يكون الزنبرك شديد الصلابة، وقوة رد الفعل كبيرة جدًا، وعدد لفات الملف قليل جدًا، وقوة الشفط غير كافية، ويمكن أن يحترق الملف.

عندما يكون ملف الصمام اللولبي في حالة عمل (مكهرب)، ينجذب القلب الحديدي لتشكيل دائرة مغناطيسية مغلقة. أي عندما تكون الحثية في الحد الأقصى. التسخين طبيعي، ولكن لا يمكن سحب القلب الحديدي بسلاسة عند التنشيط، وتنخفض حثية الملف، وتنخفض الممانعة، ويزداد التيار وفقًا لذلك. يتسبب هذا في أن يكون تيار الملف كبيرًا جدًا ويتأثر العمر الافتراضي. لا يمكن حتى جذبه بالكامل بشكل طبيعي، بحيث يكون الملف غالبًا في حالة ممانعة أقل من المعتاد عند تنشيطه، والذي قد يكون عاملًا في الملف.

خصائص المنتج:
1. باستخدام سلك عالي الجودة معتمد من UL؛
2. باستخدام مادة مغناطيسية ذات نفاذية عالية الجودة تحتوي على نسبة كربون منخفضة؛
3. باستخدام مادة غلاف عالية الجودة مثل PA66 و PBT و PPS و BMC وما إلى ذلك؛
4. يمكن أن تكون فئة العزل B و F و H و N و C؛
5. يمكن أن تكون فئة الحماية IP65 و IP67 و IP69K؛
6. نقدم أيضًا ملفات خاصة مثل الملفات المقاومة للانفجار والملفات المقاومة للماء وما إلى ذلك؛
7. إذا كان لديك متطلبات خاصة، فلا تتردد في الاتصال بنا.
