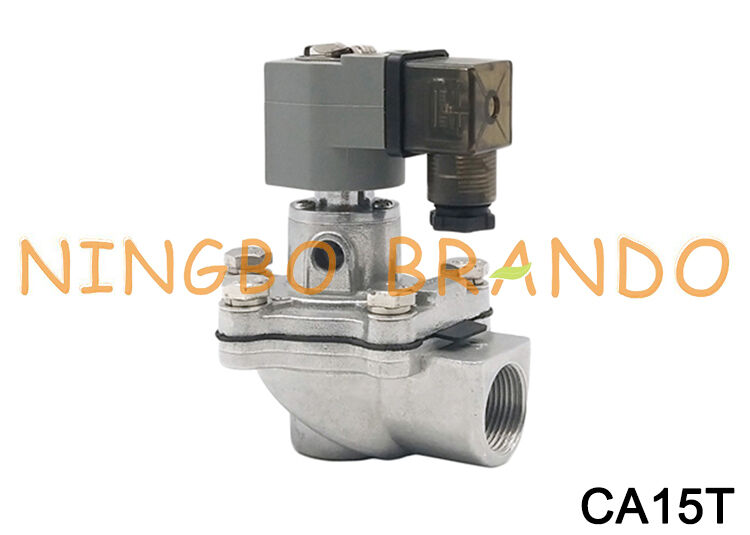

Goyen نوع CA15T نبض جت صمامات 1/2 '' T سلسلة DC24V AC220V

صمامات النبض من نوع Goyen CA15T 1/2 بوصة سلسلة T DC24V AC220V

صمام النبض اللولبي من نوع Goyen CA15T هو صمام نبض لولبي بزاوية قائمة مقاس 1/2 بوصة يستخدم في أنظمة تجميع الغبار. يعمل كمفتاح هواء لتنظيف أكياس الفلتر بنطاق ضغط تشغيل من 0.3 إلى 0.8 ميجا باسكال وجهود متاحة تشمل 24 فولت تيار مستمر و 220 فولت تيار متردد.

المواصفات الرئيسية

حجم المنفذ: 1/2 بوصة (15 مم اسمي)

نوع الصمام: زاوية قائمة، منفذ ملولب

نطاق الضغط: 0.3 إلى 0.8 ميجا باسكال

خيارات الجهد: 24 فولت تيار مستمر، 24 فولت تيار متردد، 110 فولت تيار متردد، 220 فولت تيار متردد

مواد الحجاب الحاجز: NBR، FKM، أو EPDM

أبعاد صمام النبض من نوع Goyen CA15T:

البيانات الفنية لصمامات النبض بزاوية قائمة:

فيديو صمام النبض CA15T:

المزيد من صمامات النبض من نوع Goyen لتختار منها:

        النوع الملولب                   نوع الغمر                نوع صامولة التوصيل              النوع ذو الشفة

          سلسلة RCA                          ملف لولبي                مجموعة المحرك              وحدة تحكم النبض

مبادئ العمل:

يتكون صمام النبض الكهرومغناطيسي من مشغل طيار كهرومغناطيسي، وحجاب حاجز، وجسم صمام. بسبب اختلاف الضغط المؤثر على جانبي الحجاب الحاجز، يتم ضغط الحجاب الحاجز بإحكام مقابل مخرج الصمام للحفاظ على الصمام في وضع "مغلق".

عند تنشيطه بإشارة كهربائية من وحدة التحكم، سيتحرك المحرك الكهرومغناطيسي لفتح فتحة التفريغ في التجويف الخلفي.

ينفجر الهواء المضغوط في التجويف الخلفي لتخفيف الضغط، ويدفع الهواء المضغوط في التجويف الأمامي الحجاب الحاجز لأعلى لفتح المخرج الرئيسي للصمام، ثم يفتح صمام النبض الكهرومغناطيسي ويبدأ في النفخ.

عند اختفاء الإشارة، تعمل الزنبرك فورًا لإعادة المشغل الطيار إلى وضعه الأصلي وإغلاق فتحة التفريغ. سيغلق الحجاب الحاجز الممر بفعل الضغط في التجويف الأمامي والزنبرك. يتوقف صمام النبض عن النفخ.

تقوم الفوهة الموجودة في الحجاب الحاجز بتخميد تدفق الهواء عند رفع المحرك لأعلى لتحرير الضغط. عند إغلاق فتحة التفريغ، سيملأ غاز الضغط التجويف الأمامي لإغلاق الممر بواسطة الحجاب الحاجز. يتوقف صمام النبض عن النفخ.
