Name: SMC نوع CXSM20-15 سلسلة اسطوانة هوائية CXS
Brand: Ningbo Brando Hardware Co., Ltd
SKU: سي اكس اس ام 20-15
Price: 49.10 USD
Availability: InStock

منزل المنتجات هوائيّ هواء أسطوانة

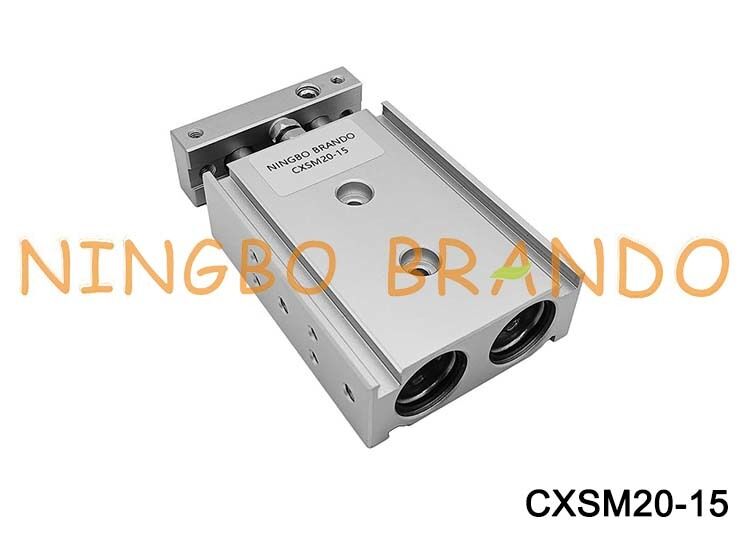

SMC نوع CXSM20-15 سلسلة اسطوانة هوائية CXS

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	BRANDO
إصدار الشهادات:	None
رقم الموديل:	سي اكس اس ام 20-15

شروط الدفع والشحن:

الحد الأدنى لكمية:	300 قطعة
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	الصندوق الداخلي، الكرتون، البليت
وقت التسليم:	التفاوض
شروط الدفع:	/ تي تي، ويسترن يونيون،
القدرة على العرض:	100000 قطعة شهريا

اتصل

مفصلة وصف المنتج

اسم المنتج:	أسطوانة قضيب مزدوجة	حجم التجويف:	20 ملم
سكتة دماغية:	15 ملم	حجم المنفذ:	M5X0.8
ضغط العمل:	0.05 إلى 0.7 ميجا باسكال	ضغط إثبات:	1.05 ميجا باسكال
درجة حرارة العمل:	من -10 إلى +60 درجة مئوية (بدون تجميد)	نوع المحمل:	تحمل الشريحة
وسادة:	صدام مطاطي	سائل العمل:	هواء
إبراز:	اس ام سي CXSM20-15 , اسطوانة SMC CXSM20-15 , اسطوانة تعمل بالهواء المضغوط SMC

نوع SMC CXSM20-15 الأسطوانة الهوائية سلسلة CXS

نوع SMC CXSM20-15 هو أسطوانة هوائية من سلسلة SMC CXS ، مصممة للحركة الخطية الموجهة في الأتمتة الصناعية والتطبيقات الهوائية.يساعد بناءه الموجّه بالعصا المزدوجة على دعم الحركة المستقرة ومقاومة الأحمال الخارجية أثناء التشغيل.

أسطوانة SMC من نوع CXSM20-15 مناسبة لمعدات الأتمتة وأنظمة معالجة المواد وآليات التجميع وتطبيقات تحديد المواقع الدقيقة حيث يتطلب حركة خطية موثوقة.

رمز الطلب:

البيانات التقنية:

حجم الحفرة (ملم)	6	10	15	20	25	32
سائل	الهواء (غير الزيت)
ضغط الدليل	1.05 مبا
ضغط تشغيل أقصى	0.7MPa
ضغط التشغيل	0.15 مبا	0.1 مبا		0.05 مبا
درجة حرارة المحيط والسائل	-10 إلى +60 درجة مئوية (بدون تجميد)
سرعة البستون (ملم/ثانية)	30 إلى 300	30 إلى 800	30 إلى 700		30 إلى 600
الوسادة	مضارب مطاطي
النطاق القابل للتعديل	من 0 إلى -5 ملم مقارنة بالمسار القياسي
حجم الميناء	M5x0.8				1/8"
نوع المحامل	محملات الزحام (CXSM) ، محملات الكرات (CXSL) (أبعاد متطابقة لكليهما)

السكتة الدماغية:

رقم النموذج	السباق القياسي (ملم)	مسار طويل (ملم)
CXSM6	10، 20، 30، 40، 50	60، 70، 75، 80، 90، 100
CXSL6
CXSM10	1015، 20، 25، 30، 35، 40، 45، 50، 60، 70، 75	8090، 100، 110، 120، 125، 150
CXSL10
CXSM15	1015، 20، 25، 30، 35، 40، 45، 50، 60، 70، 75، 80، 90، 100	110، 120، 125، 150
CXSL15
CXSM20	1015، 20، 25، 30، 35، 40، 45، 50، 60، 70، 75، 80، 90، 100	110، 120، 125، 150، 175، 200
CXSL20
CXSM25	1015، 20، 25، 30، 35، 40، 45، 50، 60، 70، 75، 80، 90، 100	110، 120، 125، 150، 175، 200
CXSL25
CXSM32	1015، 20، 25، 30، 35، 40، 45، 50، 60، 70، 75، 80، 90، 100	110، 120، 125، 150، 175، 200
CXSL32

الناتج النظري:

حجم الحفرة (ملم)	حجم العصا (ملم)	الاتجاه التشغيلي	مساحة المكبس (ملي متر مربع)	ضغط التشغيل (MPa)
حجم الحفرة (ملم)	حجم العصا (ملم)	الاتجاه التشغيلي	مساحة المكبس (ملي متر مربع)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	خارج	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	في	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	خارج	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	في	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	خارج	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	في	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	خارج	628	62.8	-	126	188	251	314	377	440
CXS20	10	في	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	خارج	982	98.2	-	196	295	393	491	589	687
CXS25	12	في	756	75.6	-	151	227	302	378	454	529
CXS32	16	خارج	1608	161	-	322	482	643	804	965	1126
CXS32	16	في	1206	121	-	241	362	482	603	724	844

الملاحظة: الناتج النظري (N) = الضغط (MPa) × مساحة المكبس (mm2)

إنتاجنا:

المزيد من الأسطوانات الهوائية:


أسطوانة البستون	أسطوانة صغيرة	الاسطوانة المدمجة	أسطوانة منضدة التنزلق

الاسطوانة الموجهة	أسطوانة بلا عصى	أسطوانة أصبع	أسطوانة دوارة
